钢构科普--钢结构识图讲座
01 投影及三视图

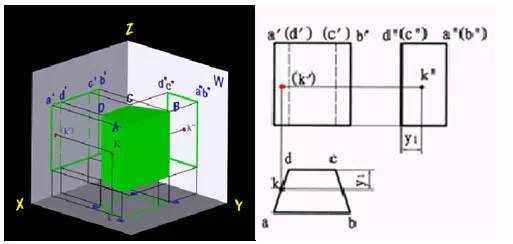

三视图：正视图（上左）、侧视图（上右）、俯视图（下） 三视图在使用是不一定完整，可能只出现其中两个。 有剖视符号的情况下，按照符号所示方向看物体，无剖视符号时，一般习惯的看图方向是： 侧视图在正视图的右侧时，表示是站在正视图中物体的右侧向左看； 侧视图在正视图的左侧时，表示是站在正视图中物体的左侧向右看； 俯视图表示从上向下看到的正视图中的物体 看图方向的正确至关重要，决定了装配方向的正确与否，由于详图绘制人员的个体差异，选择表达方式上会有所差异，需要在图面上相互印证，如有不一致处及时和制图人员沟通确认。 02 剖面符号和断面符号
1. 断面符号 表示从符号处剖开看到的断面，不表示断面后方的其他东西； 2. 剖面符号 表示从符号处剖开看到的断面及断面后方的其他东西； 3. 在钢构详图中，断面符号和剖面符号使用上有些随意，是因为功能上比较接近，着重表达的是看物体的方向。 看物的方向是从粗线朝文字的方向看。粗线表示人的眼睛，文字表示看的朝向。 03 索引符号及节点符号 1. 不带剖视方向的索引

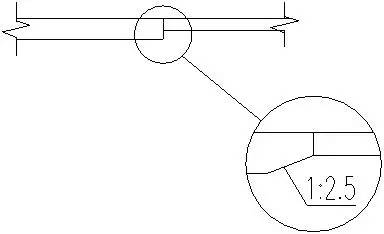

左边为索引，右边为对应的节点，表示将圈画中的部分放大绘制细节。 有时也直接索引出来后直接放大，不用到节点符号，如下图：
1. 带剖视符号的索引
与剖(断)面符号类似，看物的方向是从粗线朝细线的方向看。粗线表示人的眼睛，细线表示看的朝向。 04 对称符号

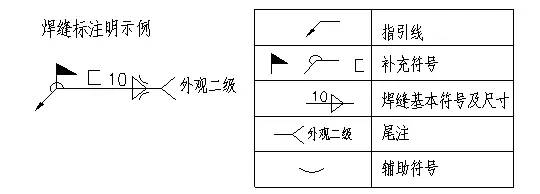

05 焊缝符号

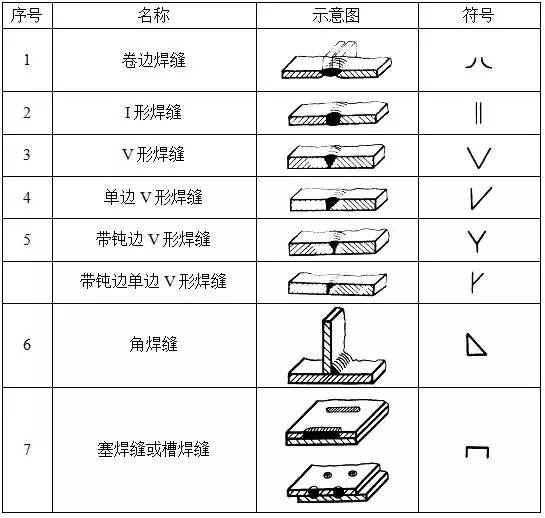

焊缝基本符号（常用）：表示焊缝横截面形状的符号

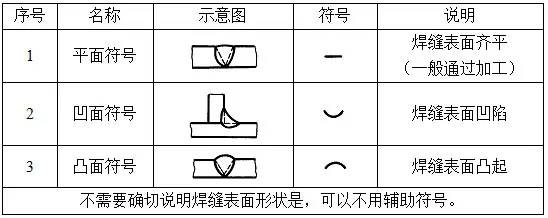

辅助符号：表示焊缝表面形状特征的符号

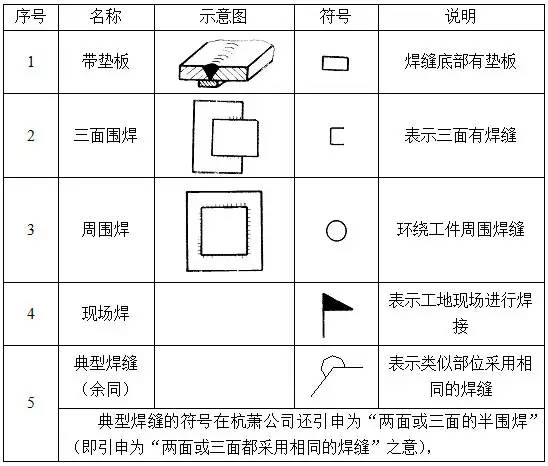

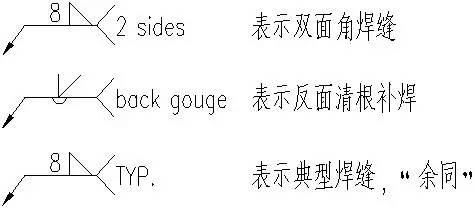

补充符号：补充说明焊缝的某些特征而采用的符号

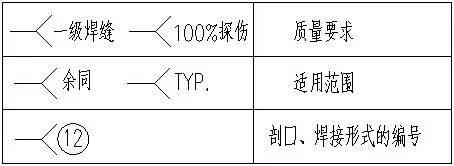

尾注：是对焊缝的要求进行备注，一般说明质量等级，适用范围、剖口工艺的具体编号等

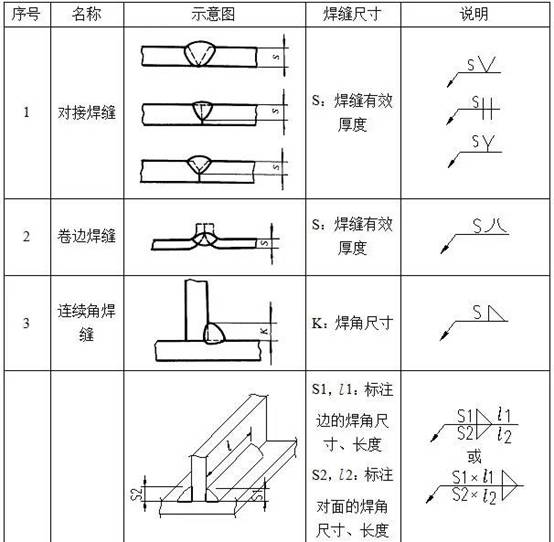

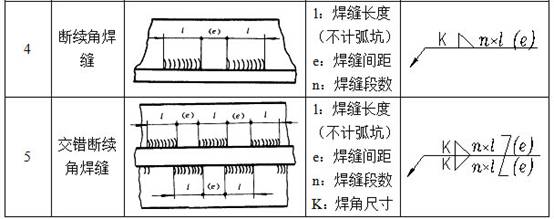

焊缝尺寸的标注：
说明：当无焊缝长度尺寸是表示焊缝是通长连续的；当对接焊缝（含角对接组合焊缝）无有效深度的尺寸标注时，表示全熔透。 焊缝表达举例：
其他表达方式：

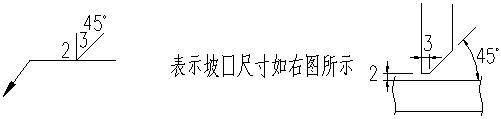

直接在图上表达坡口形状尺寸的方法：
在国外图纸中的一些表达方式：

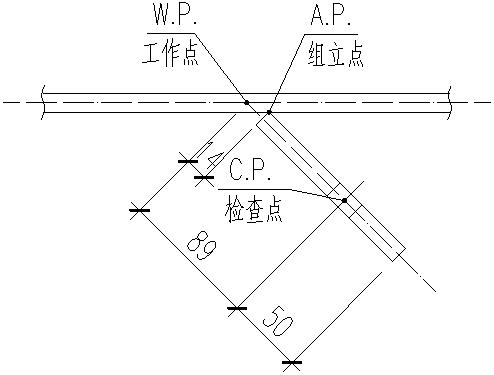

另外美国图纸很多仍采用英制单位，在看图确定焊缝尺寸是需要进行换算： 1 英寸（1”）= 25.4mm 1/16”=1.6mm 1/8”=3.2mm 1/4”=6.4mm 1/2”=12.7mm （1） 锅炉钢结构中的一些表达方式： 06 尺寸标注 1. 工作点、组立点、检查点的概念 （1）W.P.(Working Point) 工作点 结构设计师最关心的点，构件轴力的交点，一般为构件的中心线的交点。 （2）A.P.（Assembling Point) 组立点 装配工人最关心的点，零件边与构件边的交点。特别是板片与构件斜交时，此点尤为重要。 （3）C.P. (Check Point) 检查点 质检人员最关心的点，一般为螺栓孔的位置。而w.p.到c.p.之间的尺寸即是 质检人员对构件成品要检查的尺寸，因为此处的制作误差，对构件的安装影响最大。

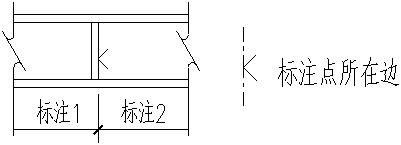

在实际的详图中，这些点不一定作标记，或统统用W.P.代表，但看图人的心中要作区分，装配的人看A.P.，自检和他检的时量取C.P. 2. 主尺寸与分尺寸 主尺寸优先于尺寸，主尺寸是次尺寸的基准；主尺寸需要封闭，次尺寸不需要封闭。 具体来讲，主尺寸是指：柱身的标高、楼面的分界标高、分界标注，构件的外轮廓线； 梁的两端连接柱的轴线距离、梁的外轮廓线、两端螺栓孔之间距离、与之连接的次梁中心线等。次尺寸是指：板厚、牛腿高度、加劲板定位、以楼面引出的螺栓孔定位等 标注侧的辅助符号：

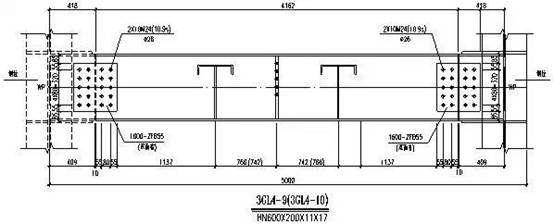

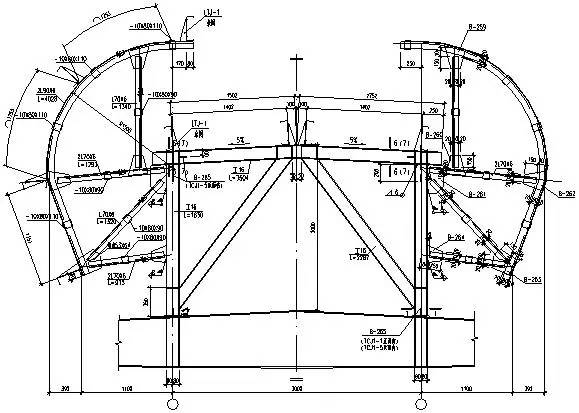

标注举例
|
节点，底下的“—”表示“在本图中”，如果节点详图不在
